　　一種防水橡膠套管，包括：第一密封部，形成在使連接接觸件的電線穿過的至少一個通孔的內周面上，與上述電線緊密接觸；第二密封部，形成在外周面上，與連接器外殼緊密接觸，其特征在于，具有上述第一密封部的第一部件由硬度低于具有上述第二密封部的第二部 件的彈性材料所形成。

結構圖分析
國家建筑標準設計圖集給水排水專業-02S404<防水套管>

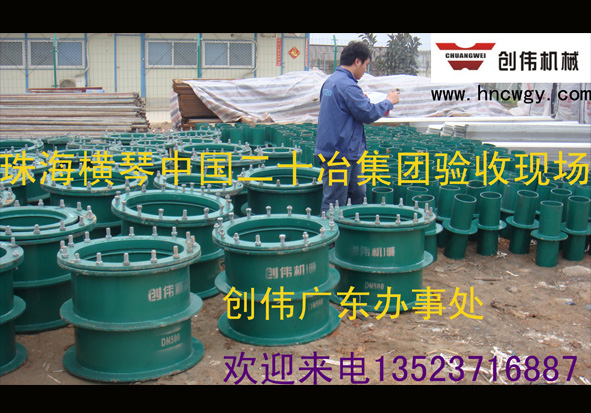

　　S312型柔性防水套管說明：
　　1 、本圖尺寸均以毫米來計。
　　2 、S312型柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
　　3 、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
　　4 、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
　　5 、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ）大 200mm 。
　　6 、套管的材料重量是按墻厚 L 值為 300mm 計算，如墻厚大于 300mm 應另行計算。
7 、套管部件焊接材料，用 A3 材料制作， T42 焊接。

剛性防水套管怎么設置



1 、剛性防水套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。 　　2、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。 　　3 、套管尺寸表內所列之材料重量為鋼套管（套管長度 L 值按 200mm 計算）及翼環之重量。鋼套管及翼環用 A3 材料制作， T42 焊條焊接。 　　4 、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍， Ⅱ型套管應比翼環直徑（ D4 ）大 200mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。 　　5 、防水套管處的混凝土墻厚，應不小于 200mm ，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，最小應比翼環直徑（ D4 ）大 200mm

什么地方使用剛性防水套管最好？

剛性防水套管應該用于何處呢？
　 剛性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的構（建）筑物。對于有地震設防要求的地區，如采用剛性防水套管，應在進 入池壁或建筑物外墻的管道上就近設置柔性連接。A型適用于鋼管，B/C型適用于球墨鑄鐵鋼管及鑄鐵管。 　　
　　剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝于墻內（多為混凝土墻），用于一般管道穿墻，利于墻體的防水。如果考慮墻體兩面的防水性能，就要選用柔性防水套管；如果僅僅是考慮管道的穿墻，而不考慮穿墻后，墻體兩面的防水性能以及管道的位移變形，就可以選用剛性防水套管。
　　安裝完畢后不允許有變形量的—剛性防水套管。剛性防水套管一般用在地下室等管道需穿管道地位置。

　 剛性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的構（建）筑物。對于有地震設防要求的地區，如采用剛性防水套管，應在進 入池壁或建筑物外墻的管道上就近設置柔性連接。A型適用于鋼管，B/C型適用于球墨鑄鐵鋼管及鑄鐵管。 　　
　　剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝于墻內（多為混凝土墻），用于一般管道穿墻，利于墻體的防水。如果考慮墻體兩面的防水性能，就要選用柔性防水套管；如果僅僅是考慮管道的穿墻，而不考慮穿墻后，墻體兩面的防水性能以及管道的位移變形，就可以選用剛性防水套管。
　　安裝完畢后不允許有變形量的—剛性防水套管。剛性防水套管一般用在地下室等管道需穿管道地位置。
